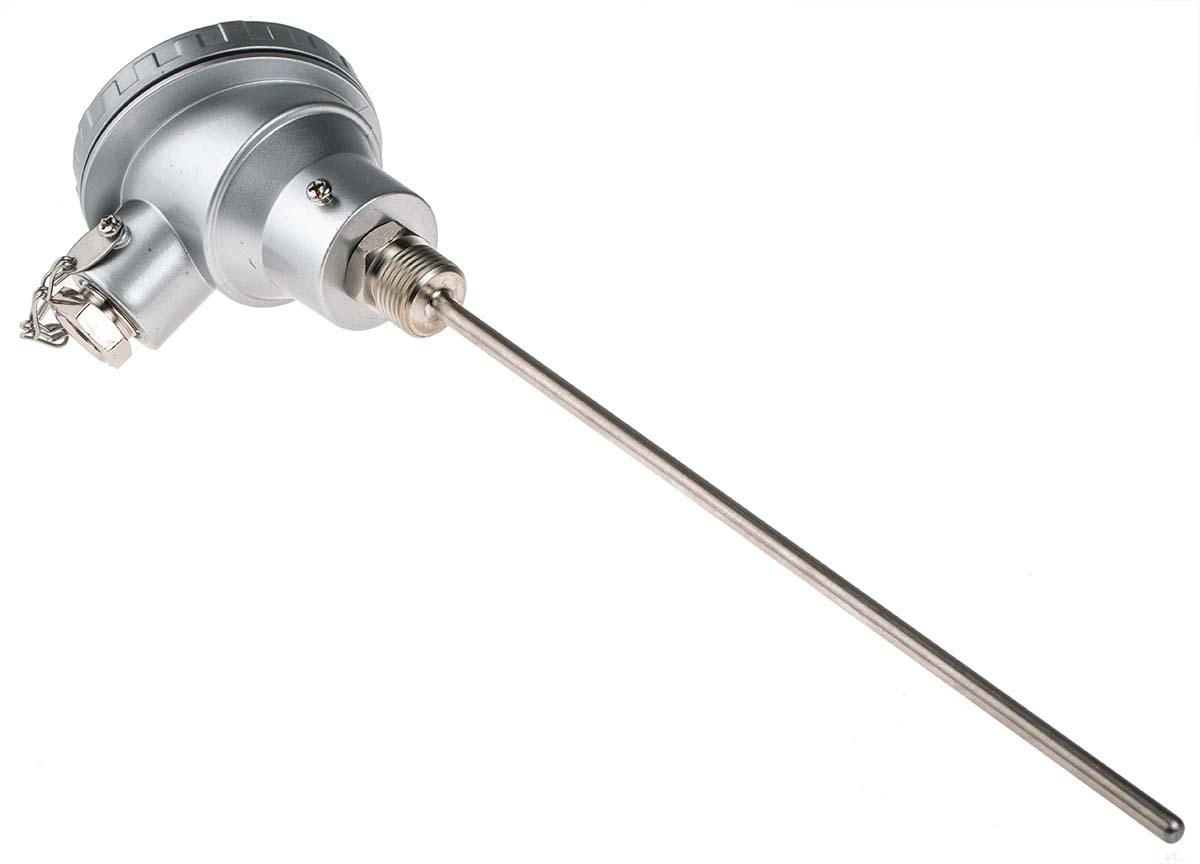

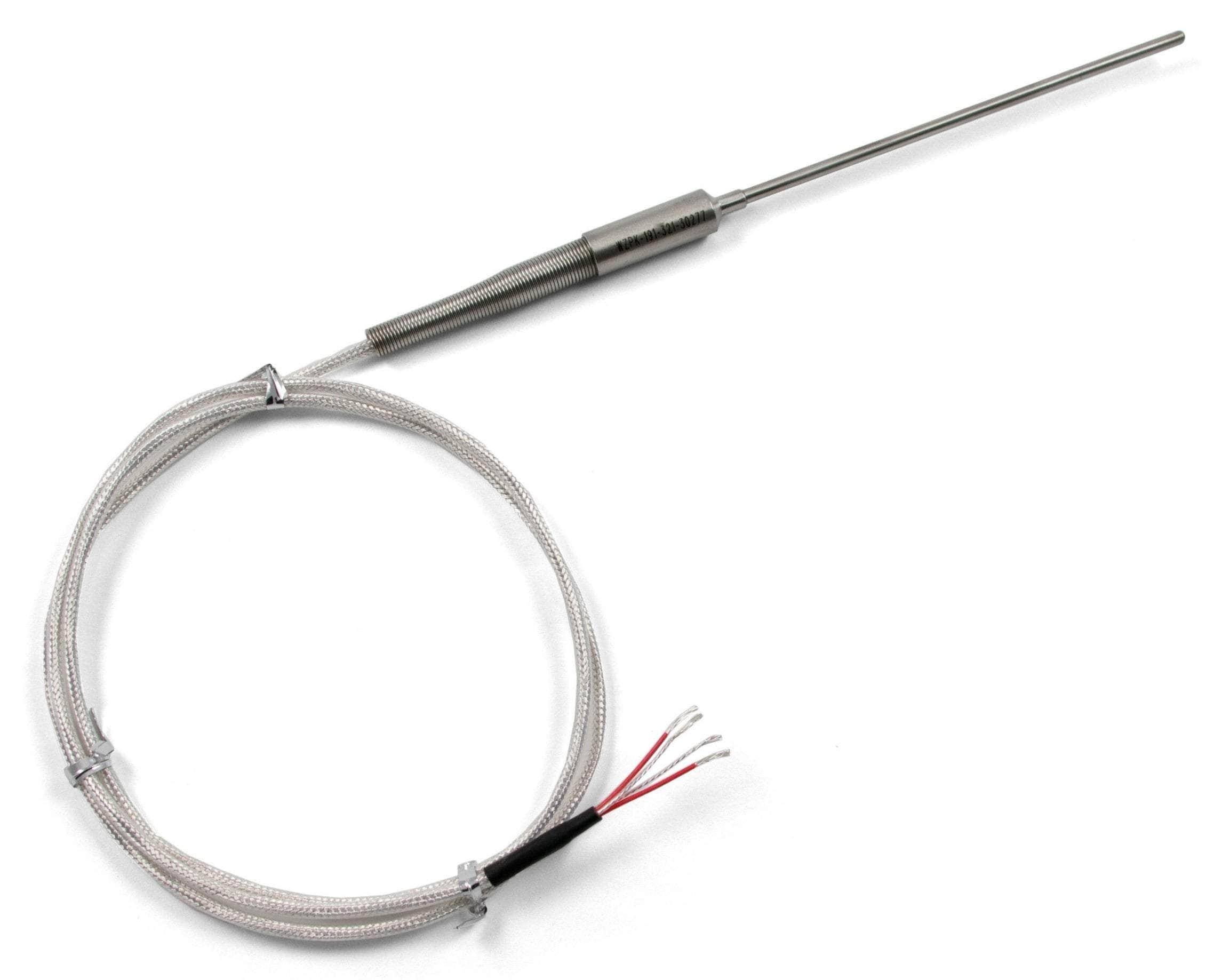

حسگر مقاومتی پلاتینی Pt100 و Pt1000 از تجهیزات پرکاربرد اندازه‌گیری دما در صنایع مختلف هستند. این حسگرها از تغییر مقاومت الکتریکی پلاتین در اثر تغییر دما برای اندازه‌گیری دمای محیط، تجهیزات و فرایندهای صنعتی استفاده می‌کنند. پایداری مناسب و رفتار قابل پیش‌بینی پلاتین، آن را به ماده‌ای مهم در ساخت حسگرهای دقیق دما تبدیل کرده است.
حسگر مقاومتی پلاتینی چیست؟
حسگر مقاومتی دما یا RTD نوعی حسگر است که مقاومت الکتریکی آن با تغییر دما تغییر می‌کند. در حسگرهای پلاتینی، عنصر حساس از پلاتین ساخته می‌شود و دستگاه اندازه‌گیری با سنجش مقاومت آن، دما را محاسبه می‌کند.
نام‌های Pt100 و Pt1000 به مقاومت اسمی عنصر حسگر در دمای صفر درجه سانتی‌گراد اشاره دارند. مقاومت اسمی Pt100 برابر با 100 اهم و مقاومت اسمی Pt1000 برابر با 1000 اهم است. مشخصات این حسگرها معمولاً با استاندارد IEC 60751 سنجیده می‌شود؛ با این حال، هنگام انتخاب باید کلاس تلرانس و مشخصات واقعی محصول بررسی شود.
حسگر Pt100 چگونه کار می‌کند؟
در یک حسگر مقاومتی پلاتینی، با افزایش دما معمولاً مقاومت الکتریکی عنصر پلاتینی نیز افزایش پیدا می‌کند. دستگاه اندازه‌گیری مقاومت را می‌خواند و با استفاده از رابطه استاندارد مقاومت و دما، مقدار دما را محاسبه می‌کند.
رابطه مقاومت و دما کاملاً خطی نیست؛ بنابراین ابزارهای دقیق از منحنی‌ها یا روابط استاندارد برای تبدیل مقاومت به دما استفاده می‌کنند. دقت نهایی به کلاس تلرانس حسگر، سیم‌کشی، دستگاه اندازه‌گیری، کالیبراسیون و شرایط نصب نیز وابسته است.
تفاوت Pt100 و Pt1000 چیست؟
تفاوت اصلی این دو حسگر، مقاومت اسمی آن‌ها در دمای صفر درجه سانتی‌گراد است. هر دو از عنصر حساس پلاتینی استفاده می‌کنند، اما برای انتخاب بین آن‌ها باید نوع ورودی دستگاه، طول سیم‌ها، روش سیم‌کشی و شرایط اندازه‌گیری را در نظر گرفت.
| ویژگی | Pt100 | Pt1000 |
|---|---|---|
| مقاومت اسمی در صفر درجه | 100 اهم | 1000 اهم |
| جنس عنصر حساس | پلاتین | پلاتین |
| تاثیر مقاومت سیم اتصال | در اتصال دوتایی می‌تواند قابل توجه باشد | در شرایط یکسان، اثر نسبی مقاومت سیم معمولاً کمتر است |
| سازگاری دستگاه | ورودی سازگار با Pt100 | ورودی سازگار با Pt1000 |
Pt1000 الزاماً از Pt100 دقیق‌تر نیست. دقت واقعی به کلاس تلرانس، کیفیت ساخت، روش نصب و کل سامانه اندازه‌گیری بستگی دارد. همچنین همه کنترلرها و ماژول‌های اندازه‌گیری از هر دو نوع حسگر پشتیبانی نمی‌کنند.
کاربردهای حسگرهای پلاتینی در صنعت
1. صنایع شیمیایی و فرایندی
در مخازن، خطوط فرایندی و تجهیزات کنترل دما می‌توان از حسگرهای پلاتینی استفاده کرد. نوع غلاف محافظ، سازگاری شیمیایی و محدوده دمایی باید با شرایط فرایند هماهنگ باشد.
2. تجهیزات آزمایشگاهی
دستگاه‌های آزمایشگاهی برای پایش دما به حسگرهایی با رفتار پایدار و مشخصات قابل ردیابی نیاز دارند. حسگرهای پلاتینی در سامانه‌های کنترل دما و برخی تجهیزات اندازه‌گیری آزمایشگاهی کاربرد دارند.
3. صنایع غذایی و دارویی
در تجهیزات تولید، نگهداری و فرایندهای حرارتی، حسگرهای مقاومتی برای پایش دما به کار می‌روند. در این کاربردها باید به طراحی بهداشتی، جنس غلاف، قابلیت پاک‌سازی و الزامات اعتبارسنجی فرایند توجه کرد.
4. سامانه‌های تهویه و کنترل ساختمان
حسگرهای Pt1000 در برخی سامانه‌های تهویه مطبوع، کنترل دما و مدیریت ساختمان استفاده می‌شوند. پیش از نصب، باید سازگاری حسگر با کنترلر و مشخصات ورودی آن بررسی شود.
چه عواملی بر دقت حسگر Pt100 و Pt1000 تاثیر می‌گذارند؟
- کلاس تلرانس: کلاس حسگر باید با میزان خطای مجاز در کاربرد مورد نظر هماهنگ باشد.
- روش سیم‌کشی: اتصال دوتایی، سه‌تایی یا چهارتایی بر میزان خطای ناشی از سیم‌ها تاثیر می‌گذارد.
- جریان اندازه‌گیری: جریان نامناسب می‌تواند باعث گرم‌شدن خود حسگر و ایجاد خطا شود.
- نصب و تماس حرارتی: تماس نامناسب با سطح یا عمق نصب ناکافی می‌تواند قرائت را تغییر دهد.
- کالیبراسیون: بررسی دوره‌ای در کاربردهای حساس به اطمینان از عملکرد اندازه‌گیری کمک می‌کند.
هنگام خرید حسگر پلاتینی به چه نکاتی توجه کنیم؟
پیش از انتخاب حسگر، محدوده دمای کاری، نوع Pt100 یا Pt1000، کلاس تلرانس، تعداد سیم‌ها، ابعاد عنصر حساس، جنس غلاف، زمان پاسخ و سازگاری با دستگاه اندازه‌گیری را بررسی کنید. در کاربردهای حساس، گواهی کالیبراسیون و مشخصات فنی سازنده نیز اهمیت دارد.
صرف درج نام پلاتین روی محصول برای اثبات دقت یا کیفیت آن کافی نیست. مشخصات فنی، استاندارد اعلام‌شده و شرایط استفاده باید با نیاز واقعی سامانه مطابقت داشته باشند.
پرسش‌های متداول
Pt100 به چه معناست؟
Pt100 حسگر مقاومتی پلاتینی‌ای است که مقاومت اسمی آن در دمای صفر درجه سانتی‌گراد 100 اهم است.
تفاوت اصلی Pt100 و Pt1000 چیست؟
مقاومت اسمی آن‌ها در صفر درجه متفاوت است: 100 اهم برای Pt100 و 1000 اهم برای Pt1000. انتخاب مناسب به دستگاه اندازه‌گیری، سیم‌کشی و شرایط کاربرد بستگی دارد.
آیا Pt1000 همیشه دقیق‌تر از Pt100 است؟
خیر. مقاومت اسمی بالاتر به‌تنهایی به معنای دقت بیشتر نیست. کلاس تلرانس، کیفیت نصب، سیم‌کشی، کالیبراسیون و دستگاه اندازه‌گیری در دقت نهایی نقش دارند.
آیا همه دستگاه‌ها از Pt100 و Pt1000 پشتیبانی می‌کنند؟
خیر. ورودی دستگاه باید برای نوع حسگر و مشخصات آن پیکربندی شده باشد. پیش از اتصال، دفترچه فنی کنترلر یا ماژول اندازه‌گیری را بررسی کنید.
